파이썬 그래프 범례 내 맘대로 수정하는 법 (matplotlib)

오늘 목표

오늘은 파이썬 그래프 범례를 여러가지 스타일로 바꾸어 보는 방법을 알아 보겠습니다.





라이브러리 가져오기

import matplotlib
from matplotlib import font_manager,rc  #한글 폰트 입력을 위한 라이브러리
import matplotlib.pyplot as plt   #그래프 그리기 위한 라이브러리
import matplotlib.patches as mpatches #범례 그리기 위한 라이브러리
import matplotlib.lines as mlines #범례 그리기 위한 라이브러리

%matplotlib inline



데이터 입력하기

데이터를 직접 값만 입력해도 되고 엑셀에 있는 자료를 가져와도 됩니다. 오늘은 리스트형태로 평균과 표준편차를 입력해 보겠습니다. yerr = [(마이너스 방향),(플러스 방향)] 인데, 예제에서는 플러스 방향의 오차막대만 표시하고 싶어서 플러스 방향에만 표준편차를 입력했습니다. 마이너스 방향도 표시하고 싶으면, 마이너스 방향에서 값을 입력해 주면 됩니다. 글 마지막에 추가적으로 엑셀 데이터를 이용하여 그래프 범례를 표시할 때만 할 수 있는 방법이 있어서 코드만 올려 보겠습니다.



x = [1,2,3] # x 축값
y= [7,4,10] # y 축값
yerr = [(0,0,0,),(1,1,2)] # 표준편차



평균과 표준편차 라인 그래프 그리기

ax.bar(x,y,yerr=yerr, align='center', color = ('red','navy','grey'), alpha=1,
       edgecolor = 'black',ecolor= 'black',capsize=7)

plt.xlabel('x 축 제목', fontsize = 12)
plt.ylabel('y 축 제목', fontsize = 12)
plt.title('차트 제목', fontsize = 20, color ='red')





plt.bar(x축, y축, yerr= 표준편차)를 지정해 주면 표준편차가 표시된 그래프가 그려지고요,

color에 순서대로 원하는 색을 선택하면 됩니다.

alpha는 투명도를 조절하고요 숫자가 작아질 수록 투명해집니다.

edgeccolor는 바 그래프의 테두리 색이고요,

ecolor는 에러바 색입니다.

capsize는 에러바 캡의 크기를 조절할 수 있습니다.

















그래프 범례항목 내 맘대로 바꾸기

범례항목 = mpatches.Patch(color ='바그래프 색', label = '범례항목')

mpatches는 박스 형태의 범례를 만들 수 있습니다.

마지막 줄의 plt.legend(handles =[원하는 범례 항목 순서]) 코드로 원하는 범례 항목 순서를 지정하여 내 맘대로 순서를 정할 수 있습니다.

# 범례 지정하기

variable_x = mpatches.Patch(color='red',label='그룹 X')
variable_y = mpatches.Patch(color='navy',label='그룹 y')
variable_z = mpatches.Patch(color='gray',label='그룹 z')

#범례 나타내기
plt.legend(handles=[variable_x, variable_y, variable_z])

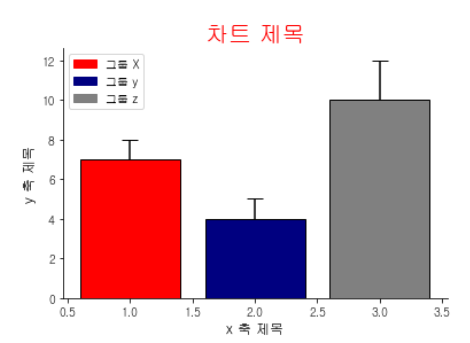

 코드를 실행시키면 왼쪽과 같은 그래프의 범례가 만들어 집니다. 박스 형태고 그룹의 색과 매칭된 범례를 볼 수 있습니다.























범례 위치, 테두리 여부와 글씨 크기 조절하기

loc = '원하는 위치' 를 이용하여 그래프 내 원하는 위치로 옮길 수 있습니다.

frameon = True 는 범례상자의 테두리를 만듭니다. 테두리 없애고 싶으면 False라고 하면 됩니다.

fontsize로 범례 글씨 크기 조정할 수 있습니다.

plt.legend(handles=[variable_x, variable_y, variable_z],
           loc ='upper center', frameon=False, fontsize = 10)





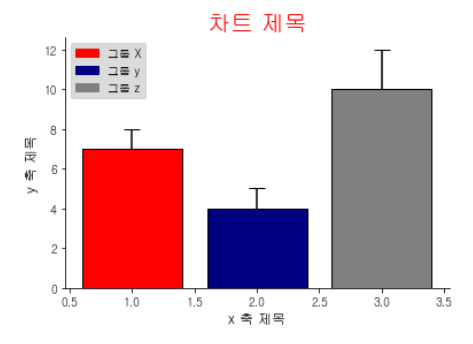

테두리가 없는 범례가 차트영역 가운데에 위치하도록 나타냈습니다.

loc = '원하는 위치' 에서

원하는 위치는 아래에서 골라서 쓰면 됩니다.

best

upper right

upper left

lower right

lower left

center left

center right

lower center

upper center

center





범례 배경색과 글씨 색 바꾸기

plt.legend(handles=[variable_x, variable_y, variable_z]
          , loc ='best',  frameon=True, fontsize = 10,
           facecolor='lightgrey', labelcolor='black')





추가적으로

facecolor ='원하는 배경색'

labelcolor ='원하는 글자색'

이렇게 코딩하여 범례의 배경색과 글자색을 바꿀 수 있습니다.

컬러 코드는 여기서 확인.

아래 예제는 배경색은 옅은 회색이고 글자색은 검은색으로 했습니다.









범례 그래프 밖으로 보내기

코드는 위와 동일하고 한 가지만 추가했습니다.

bbox_to_anchor=(좌우 조정, 위아래 조정)

좌우 조정과 위아래 조정에 숫자를 넣어 범례를 원하는 위치로 조정할 수 있습니다.



plt.legend(handles=[variable_x, variable_y, variable_z]
          , loc ='best',  frameon=True, fontsize = 10,
           facecolor='lightgrey', labelcolor='black',
          bbox_to_anchor=(1.25, 0.3))

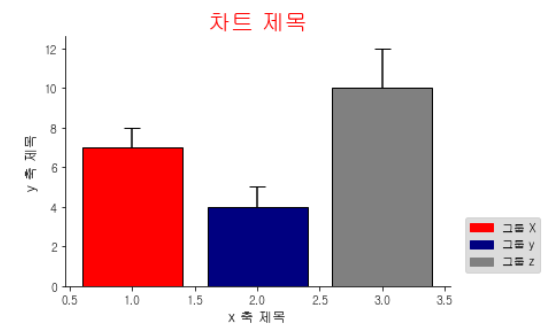

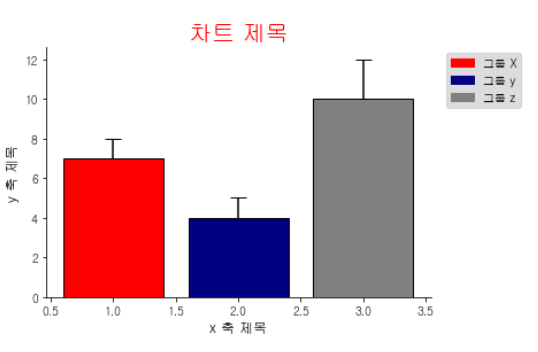

왼쪽은 (1.25, 1) 이고 오른쪽은 (1.25, 0.3)으로 좌표를 설정했을 때의 범례 위치입니다.



엑셀 데이터 가져와서 그래프 범례 항목 스타일 내 맘대로 만들기

#범례 지정하기
variable_x = mpatches.Patch(color='red',label='변수 x')#박스형태
variable_y = mpatches.Patch(color='blue',label='변수 y')#박스형태
variable_z = mpatches.Patch(color='green',label='변수 z')#박스형태

red_line = mlines.Line2D([], [], color='red', linestyle ='--', label='phase line')#라인형태
green_line = mlines.Line2D([], [], color='green', linestyle ='--', label='zero line')#라인형태

blue_line = mlines.Line2D([], [], color='blue', marker='*',
                          markersize=15, label='extra')#마커형태

#범례 나타내기
plt.legend(handles=[variable_x, variable_y, variable_z,red_line, green_line,blue_line],
           loc ='upper right', frameon=True, fontsize = 12,
         facecolor='white', labelcolor='black',
          bbox_to_anchor=(1, 1))

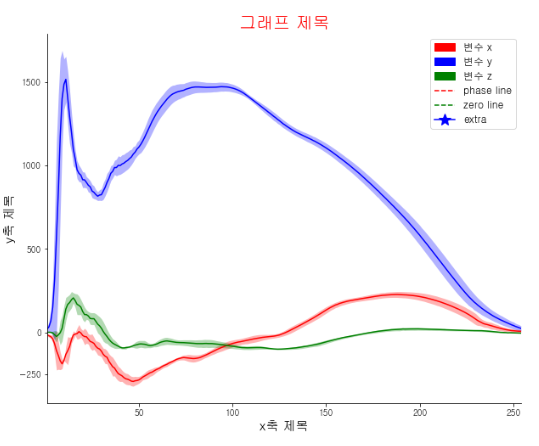

오른쪽 그래프를 그리는 설명은 여기에서 확인하실 수 있습니다.

범례를 내 맘대로 지정할 때 두 가지 방법을 이용해서 만들 수 있습니다.

mpatches.Patch는 박스형태의 범례항목을,

mlines.Line2D는 라인형태와 마커형태의 범례항목을 만들 수 있습니다.
